| ☆乾燥時間が半分以下に短縮、燃費、人件費、CO2も５０％削減 高圧熱風乾燥炉で利益増大 |
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
国内の乾燥炉は１９３６年代から現在迄８３年間、全く変わらぬ雰囲気型熱風乾燥炉が使わております。 (参考：自動車産業界より) これは塗料メーカー各社様が今日迄、塗料の開発に雰囲気型熱風乾燥炉で仕様条件を決めて来たからです。 各設備メーカー様やコーティングメーカー様は塗料メーカー様の乾燥仕様条件を遵守して来ました。 このままだとこの先、何十年たっても変わる事がありません。まさに乾燥炉はガラパゴスなのです。 弊社が開発した最新型高圧熱風乾燥炉（特許）は今迄の常識にとらわれず、乾燥時間が雰囲気型熱風 乾燥炉の半分以下になる省エネタイプの高圧熱風乾燥炉（特許）です。 塗料メーカー様も高圧熱風乾燥炉をご理解して頂きコーティングメーカー様にメリットを提供しする事により 塗料の販売も増えますので、お互いにウィン、ウィンの関係になれば経済発展にもつながります。 ◎これからは塗料メーカー様の乾燥時間を守るという固定観念を切り替えて効率の良い乾燥方式 があれば、自社で乾燥時間を決めていく様な発想が大事な事なのです。 上杉鷹山の名言 ： 為せば成る 為さねば成らぬ何事も 成らぬは人の為さぬなりけり ◎改造工事も可能です ◎納入先の全て製品は塗料メーカー様にギャランティーを頂いておりますので何も心配もありません。 ◎先ずはテスト機で凄さをお試し下さい。（お問い合わせより） |
||||||||||||||||||||||||||||||||
| ☆販売店募集（募集終了致しました） | ||||||||||||||||||||||||||||||||
| ◎この度、高圧熱風乾燥炉の販売拡張の為、塗料関連の企業様で埼玉県内の販売限定と して５社を限定して１次募集致します。次回は東京を予定しています。 募集期間：３月３１日厳守と致します 右上のお問い合わせのご用件欄に代理店希望と明記して現在の販売エリヤ及び、ご質問 事項をご記入して下さい 決定は面接後とさせて頂きます。 ◎ご応募頂きましてありがとうございました。埼玉県内の代理店募集は終了させて頂きました。 |
||||||||||||||||||||||||||||||||
| ☆最新型高圧熱風乾燥炉（特許） | ||||||||||||||||||||||||||||||||
 脅威の乾燥時間 １／３ １、外装パネルフッ素加熱炉 250℃/25分条件⇒ 256℃/ |
＜大きなメリット＞ １、従来炉（雰囲気型熱風炉）と同じ温度で、 乾燥時間が半分以下になります ２、燃料（L.P.G、都市ガス、電気、蒸気等）が 従来の半分以下ですみ、省エネになります ３、燃費は半分以下になり、大幅なコスト削減 で経済性がアップします ４、乾燥時間の短縮で生産性がアップします 人件費が半分になります 従来ｽﾍﾟｰｽで２倍の生産も可能です ５、肉厚物、背高い物も均一に加熱出来、 加熱不良が無くなります ６、初期昇温の時間が速く、すぐに作業が出来 ます ７、乾燥炉が小型になり、余剰スペースが生ま れます ８、CO2排出量が５０％削減され、環境にも優し く地球温暖化防止対策になります ９、為替変動対策にもなります 10、節電、エコ対策になります 11、IＳＯ対策になります 12、ものづくり補助金（実績有り） ＜熱 源＞ Ｌ，Ｐ，Ｇ、都市ガス、電気、蒸気等 ＜用 途＞ 塗装乾燥、粉体塗装乾燥、水切り乾燥、 加熱炉、アニール、食品乾燥等 |
|||||||||||||||||||||||||||||||
 脅威の乾燥時間 １／２ ２、ギヤーケース乾燥炉 110℃/25分条件⇒110℃/13分 |
 脅威の乾燥時間 １／２ ３、ヘッドランプ乾燥炉 120℃/40分条件⇒120℃/20分 |
|||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||

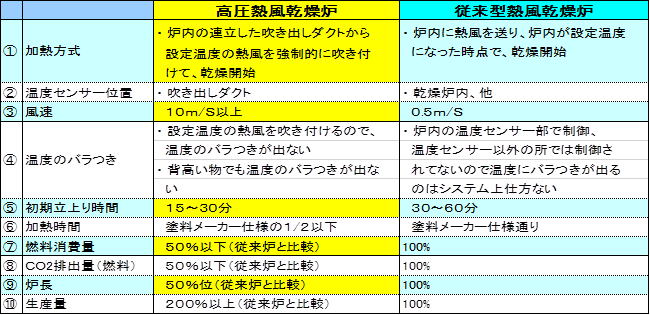

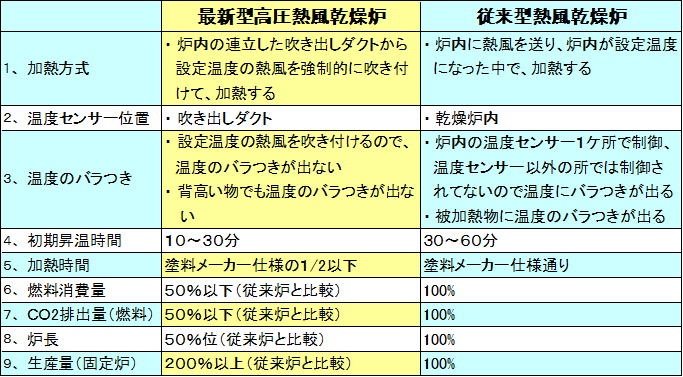

Ｑ１、雰囲気型熱風乾燥炉では朝一番の初期昇温に時間が掛かるのでしょうか？ Ａ、 システム上、炉内全体を加熱する方式だからです。 温度センサーが炉内に設置してある場合センサーが設定温度になるまで３０分から1時間位 かからないと設定温度にならないのはシステム上仕方ありません。 Ｑ２、高圧熱風乾燥炉は朝一番の初期昇温でなぜ速く作業ができるのでしょうか？ A、 炉内全体を昇温しなくても熱風循環系統が設定温度になれば作業がに出来るからです。 雰囲気型熱風炉の半分くらいの１５分〜３０分で設定温度に到達します。 Ｑ３、雰囲気型熱風乾燥炉はなぜ温度にバラつきや加熱不良が起こるのでしょうか？ Ａ、温度センサーが炉内１ケ所で、温度センサー付近の温度を制御しているので、そこから離れた 部所では温度制御されてないので、バラつきが出るのはシステム上仕方ないのです。 Ｑ４、高圧熱風乾燥炉は何故温度のバラつきが出ないのでしょうか？ Ａ、吹き出しダクトに温度センサーを設けて設定温度を制御して被乾燥物に熱風を吹き付けるので、 被乾燥物は設定温度以上にも設定温度以下にもならず、精密な温度条件や背高い被乾燥物でも 温度差がなく均一に乾燥出来るからです。 Ｑ５、雰囲気型熱風炉はなぜ乾燥に時間が掛かってしまうのでしょうか？ Ａ、 雰囲気型熱風乾燥炉はシロッコ型の循環ファンで風速を0.3mｉ／ｓｅｃ〜0.5ｍ／ｓｅｃ位で炉内を 循環しているので、被乾燥物への伝熱効率が悪いのです。 Ｑ６、どうして高圧熱風乾燥炉は乾燥時間が短くなるのでしょうか？ Ａ、高圧熱風乾燥炉は静圧の高いターボブロアファンを用いて、炉内に連立した吹き出しダクト孔から 風速１０mｉ／ｓｅｃ〜３０ｍ／ｓｅｃの熱風を吹き付け、被乾燥物は９０％以上の伝熱効率で加熱時間 が雰囲気型熱風炉の約半分の時間ですむのです。 熱伝達の公式（参考） 熱風の風速を大きくすると熱伝達係数も大きくなります 乾燥条件の熱伝達係数（ｈ）は風速の√２に比例します（但し、球状として、塗料は含まず） ｈ ∝ √２u＝1.41倍 定率乾燥速度（Ｒｃ）も√２uに比例します（但し、球状として、塗料は含まず） Ｒｃ ∝ √２u ＝1.41倍 （化学工学便覧より） 伝熱の基本３形態 ・熱伝導 ： フーリエの法則１８１２年（熱流束） ・対流（熱伝達） ： ニュートンの冷却の法則1693年（せん断応力） ・熱放射 ： ステファン・ボルツマンの法則1879年（熱輻射 Q７、どうして紛体塗装の乾燥で紛体が飛ばないのでしょうか？ Ａ、高圧熱風乾燥炉の前段では雰囲気型熱風炉と同じ風速を0.3mｉ／ｓｅｃ〜0.5ｍ／ｓｅｃ位にして紛体 がメルトしたら高速で吹き付けるので吹き飛ぶ事はありません。 ＜考 察＞ １、あらゆる 加熱に対応可能（塗装、水切り、アニール、食品の乾燥等) 2、前準備加熱で炉内全体が温まらなくても循環系統の熱風が設定温度になれば 作業できます。 3、循環ファンの運転だけでも圧縮熱、摩擦熱で炉内温度が５０℃位/H昇温します。 4、肉厚物の加熱に効果があります。 5、長尺物も水平固定炉で生産できます。 6、条件によって低温乾燥ができます。 7、加熱温度での不良がなくなり、品質が向上します。 8、燃料が半分以下になり、大幅なコスト削減になります。 9、人件費が半減されます。 10、従来のスペースで２倍の生産が可能がなります 11、加熱時間の短縮で、雰囲気型熱風炉の半分近くの炉長ですみます。 （有効ｽﾍﾟｰｽがもたらすメリット効果があります） 12、CO2排出量が50％以下に削減され、地球温暖化防止対策になります 13、ＩＳＯ対策になります。 高圧熱風炉は利益増大 ◎「地球温暖化対策計画」の閣議決定について COP21で採択されたパリ協定や昨年７月に国連に提出した「日本の約束草案」を踏まえ、
我が国の地球温暖化対策を総合的かつ計画的に推進するための計画である「地球温 暖化対策計画」が本日閣議決定されました。 計画では、2030年度に2013年度比で26％削減するとの中期目標について、各主体 が取り組むべき対策や国の施策を明らかにし、削減目標達成への道筋を付けるとともに、 長期的目標として2050年までに80％の温室効果ガスの排出削減を目指すことを位置付け ており、我が国が地球温暖化対策を進めていく上での礎となるものです。 併せて、平成28年３月15日（火）から４月13日（金）に実施した「地球温暖化対策計画（案）」 に対する意見募集（パブリックコメント）の結果についてお知らせいたします。（環境省より） ◎本高圧熱風乾燥路が普及されれば、塗装業界のエネルギー消費量が半分以下となり、 『経済効果』とCO2排出量50％以下で環境面では『地球温暖化防止対策の解決策』に なります。 。 |
||||||||||||||||||||||||||||||||
◎これからは塗料メーカー様の乾燥時間を守るという固定観念を切り替えて効率の良い 乾燥方式があれば、自社で乾燥時間を決めていく様な発想が大事な事なのです。 ◎既設炉の改造も出来ます ◎納入先の全て製品は塗料メーカー様にギャランティーを頂いておりますので何も心配あり ません。 ◎先ずはテスト機で凄さをお試し下さい。（お問い合わせより） |
||||||||||||||||||||||||||||||||
   |
||||||||||||||||||||||||||||||||
